Манжети шевронні гідравлічні ГОСТ 22704-77

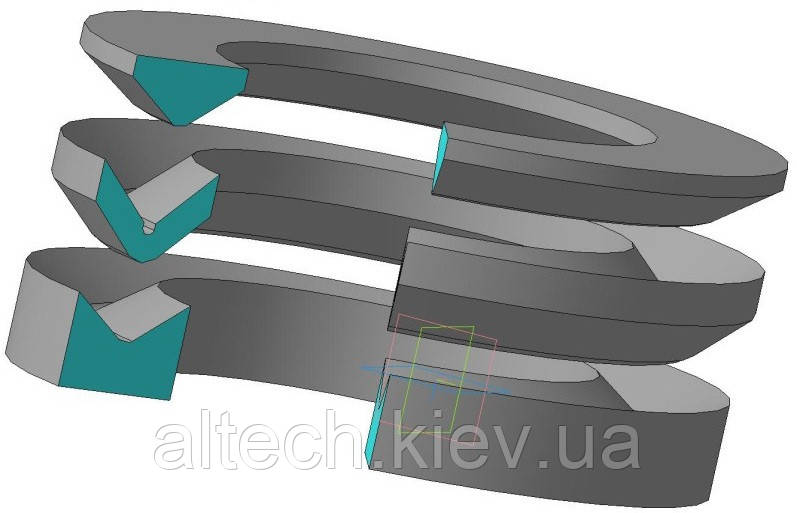

Комплект із декількох елементів для ущільнення штоків і поршнів, , що складається з одного натискного кільця, декількох манжет і одного опорного кільця.

Комплект ущільнень для застосування з великим запасом
міцності, переважно для забезпечення запасними
частинами старих пристроїв.
• перевірений в екстремальних умовах
• висока стійкість
• оптимально підганяється для відповідного варіанту
застосування
• працює певний часовий проміжок також
у разі погіршення поверхонь
• залежно від варіантів застосування та конструкції
необхідно враховувати коливання поведінки під час течі та
трении.
Набори шевронних ущільнень випускаються в трьох
різних варіантах.
Тип A має від 3 до 5 тканинних манжет і може
монтуватися в регульовані та
нерегульовані монтажні
простору.
Тип B має від 3 до 5 тканинних манжет, одне
пружне гумове захисне кільце та
монтується в регульовані
монтажні простори. Рівномірний
осьовий натяг.
Тип C має від 2 до 4 тканинних манжет, одну
гумову манжету та може
монтуватися в регульовані та
нерегульовані монтажні
простору.
Для підвищеного ущільнювального
дії.
Тип А й тип Б можуть постачатися у відкритому виконанні. Тип
З постачається виключно в закритому.
Приклади застосування
• литивні машини
• преси
• металургійна
промисловість
• суднове гідравліка • спеціальні циліндри
• апарати для різання ламання • гідротехнічні
споруди
